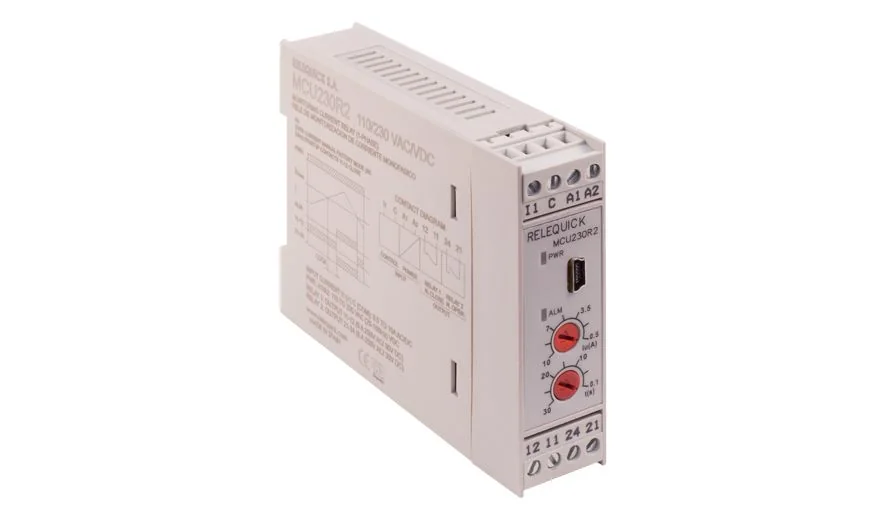

Monitorización de corriente MCUXXXR2
AC/DC · de 0,5 a 10 A
¿Dudas sobre qué modelo elegir? Escríbenos.Presentación
- Relé de control de corriente monofásico.
- Módulo de monitorización de corriente diseñado para controlar la intensidad en circuitos AC/DC monofásicos.
- Compara el valor de intensidad configurado con la intensidad real soportada por el circuito, activando las alarmas y las salidas de los relés correspondientes para proteger el sistema frente a sobre y subcorrientes producidas entre 0,5 y 10 A (250 V).
- Para corrientes superiores a 10A debe acoplarse un transformador (consultar diagrama).
Archivos adjuntos
- Hoja técnica completa:
Descripción de programación y uso
- El módulo puede ser utilizado de dos formas diferentes: Modo manual : Configura la función nº 0 usando únicamente los selectores. Modo de programación : Con nuestro software “devices programmer” es podrá programar las diferentes funciones de sobre corriente, corriente mínima y ventana, para un rango de monitorización de 0,5 a 10A. * Software de programación compatible con windows XP, 7 y 8.
Especificaciones técnicas
| Funciones | Función Manual: Sobrecorriente Función programable: Sobrecorriente, subcorriente, ventana de corriente... (hasta 14 funciones distintas) |
|---|---|
| Intervalo de tiempo o retardo | Con función manual 0,1 s - 30 s. Con función programable 0.1 s - 999 h |
| Indicadores LED | Indicador de encendido (PWR) Indicador de alarma (ALM) |
| Terminal | Niquel estañado |
|---|---|
| Circuito de medición | 10 AAC |
| Tiempo de detección de corriente | 5 µs |
| Corriente máxima detectada | 10 A (200 A con transformador) |
| Corriente mínima detectada | 0,5 A (20 A con transformador) |
| Fase electrica | 1 fase |
| Tensión de alimentación | 12 - 24 VAC/VDC 110 - 230 VAC/VDC |
|---|---|
| Frecuencia de alimentación (AC) | 50/60 Hz |
| Configuración de los contactos | 2xSPST( relé 1 NO, relé 2 NC) |
|---|---|
| Corriente máxima de los contactos | 6 A |
| Tensión máxima de los contactos | 250 VAC1 / 30 VDC1 |
