Serie T: relés y bases

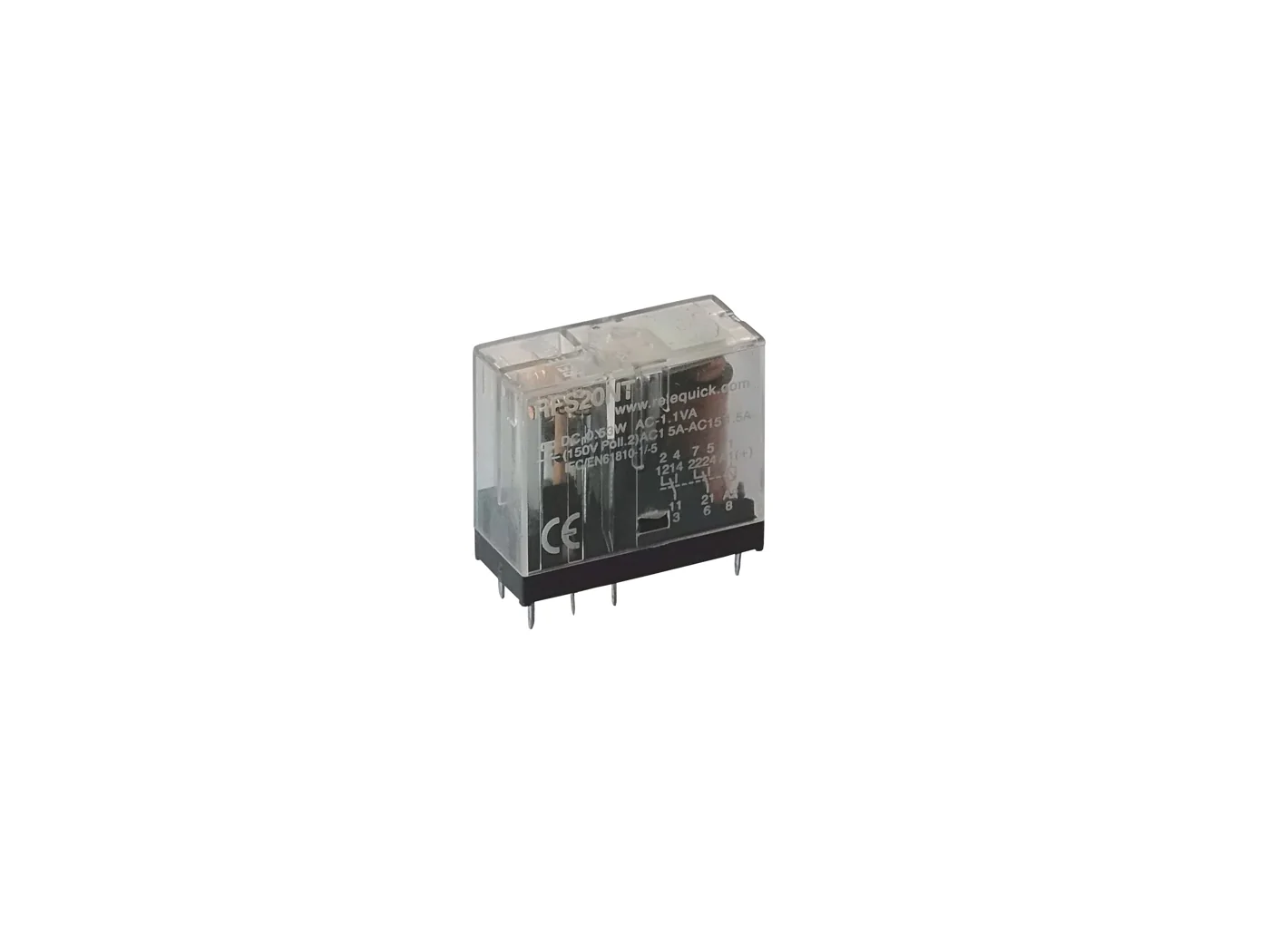

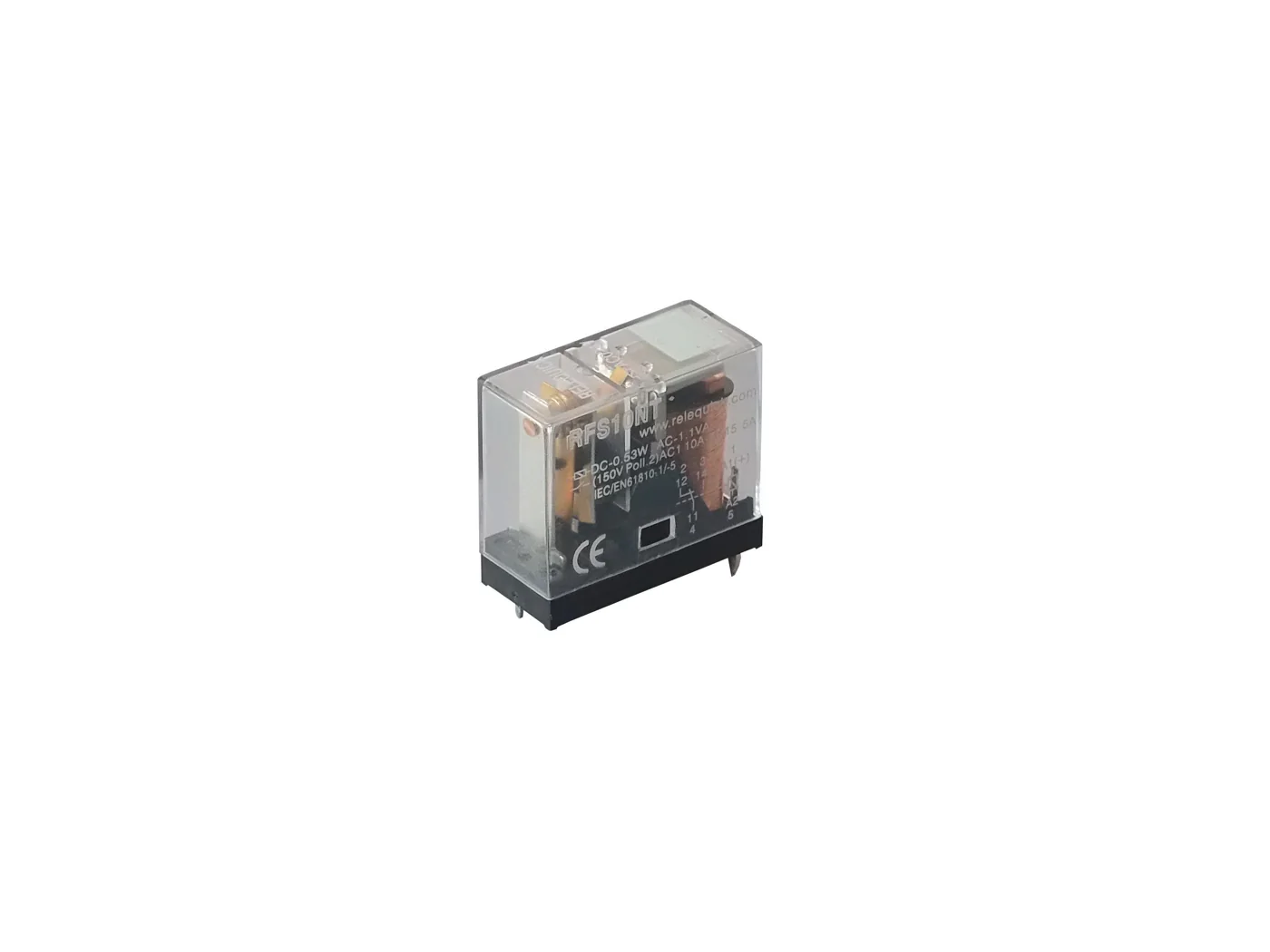

Relé serie RF-T
Para PCB · 1 y 2 contactos
¿Dudas sobre qué modelo elegir? Escríbenos.Presentación
- Relés PCB de aplicación general. Disponible en 1 y 2 contactos inversores con corriente máxima de 10A - 250 VAC1 / 30 VDC1 y 5A - 250 VAC1 / 30 VDC1.
- Potencia nominal 0,53 W (DC) y 1,1 VAC .
- Disponible con y sin LED para relés AC y DC.
- Diodo sólo disponible en DC.
- Aislamiento: IEC61810-1 - 2,5 KV/3.
- Grado de polución: 2.
- Base 187 (4,75 mm) terminales.
- Certificaciones: CE.
- Grado de protección: IP40.
- Patente europea.
Especificaciones técnicas
| Tensión nominal (VDC) | 6 | 12 | 24 | 48 | 115 | - |
|---|---|---|---|---|---|---|
| Potencia nominal DC (W) | 0,53 | |||||
| Tensión nominal (VAC) | 6 | 12 | 24 | 48 | 120 | 230 |
| Potencia nominal AC (VA) | 1,1 | |||||
| Configuración de los contactos | 1C y 2C |
|---|---|
| Máxima potencia en contacto | 1C: 2.500 VA / 300 W (SPDT) 2C: 1.250 VA / 150 W (DPDT) |
| Tensión máxima | 250 VAC / 220 VDC |
| Máxima capacidad de ruptura | 110 VDC: 0,4 A 220 VDC: 0,15 - 0,20 A |
| Corriente máxima | 1C: 10 A - 16 A 2C: 8 A - 5 A |
| Resistencia de contacto | ≤50 mΩ |
| Material de contacto | Aleación de plata (AgNi) |
| Vida eléctrica | ≥10⁵ ciclos |
|---|---|
| Vida mecánica | ≥10⁷ ciclos |
| Tiempo de operación | ≤20 ms |
| Temperatura de trabajo | -40 °C ... +65 °C |
| Humedad relativa | 35 % - 85 % |
| Presión atmosférica | 86 - 106 KPa |
| Peso | 20 gr |
| Unidades de embalaje | 50 |
