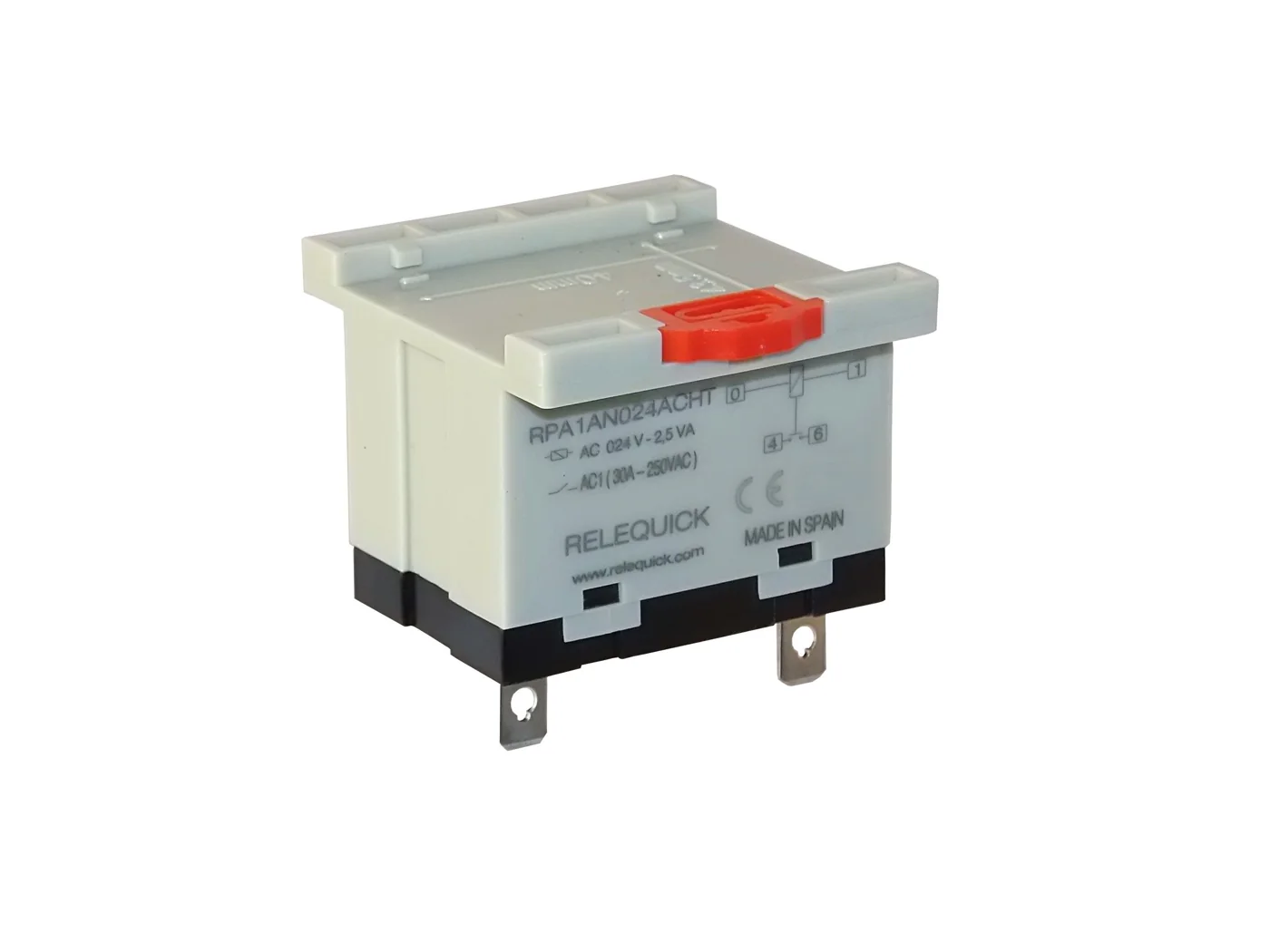

Relé de alta potencia RPA
30 A · panel o carril DIN
¿Dudas sobre qué modelo elegir? Escríbenos.Presentación
- Relé de alta potencia diseñado para aplicaciones con fuerte carga de corriente.
- Contactos 1 y 2 abiertos utilizado para un máximo de 30 / 25A.

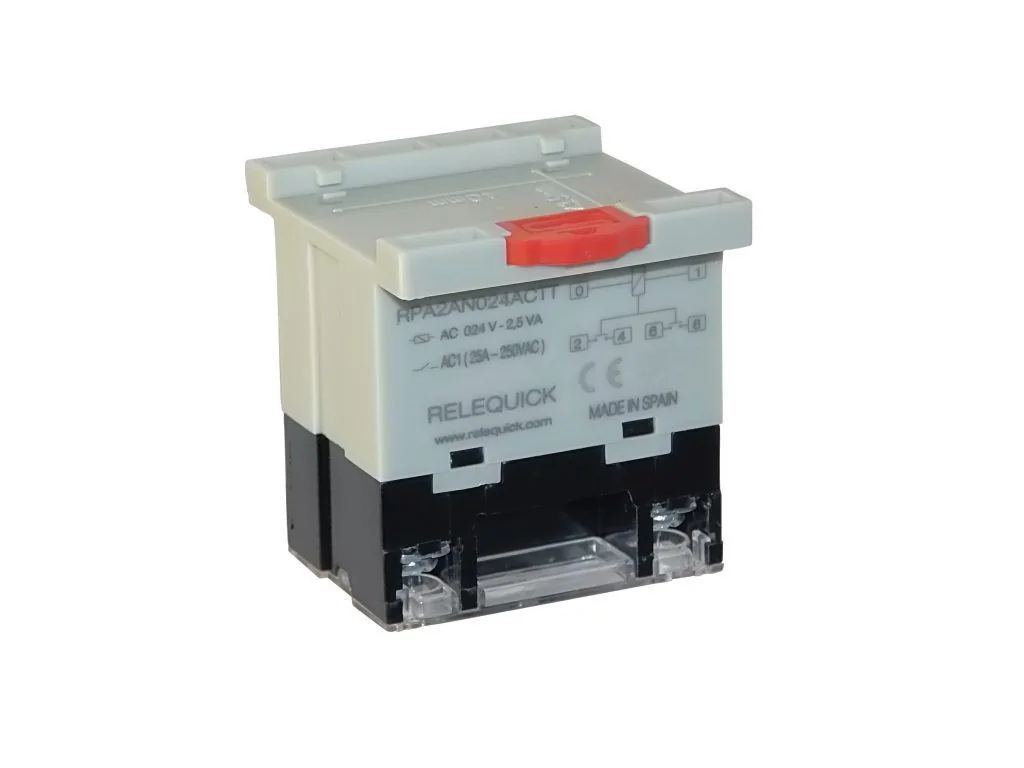

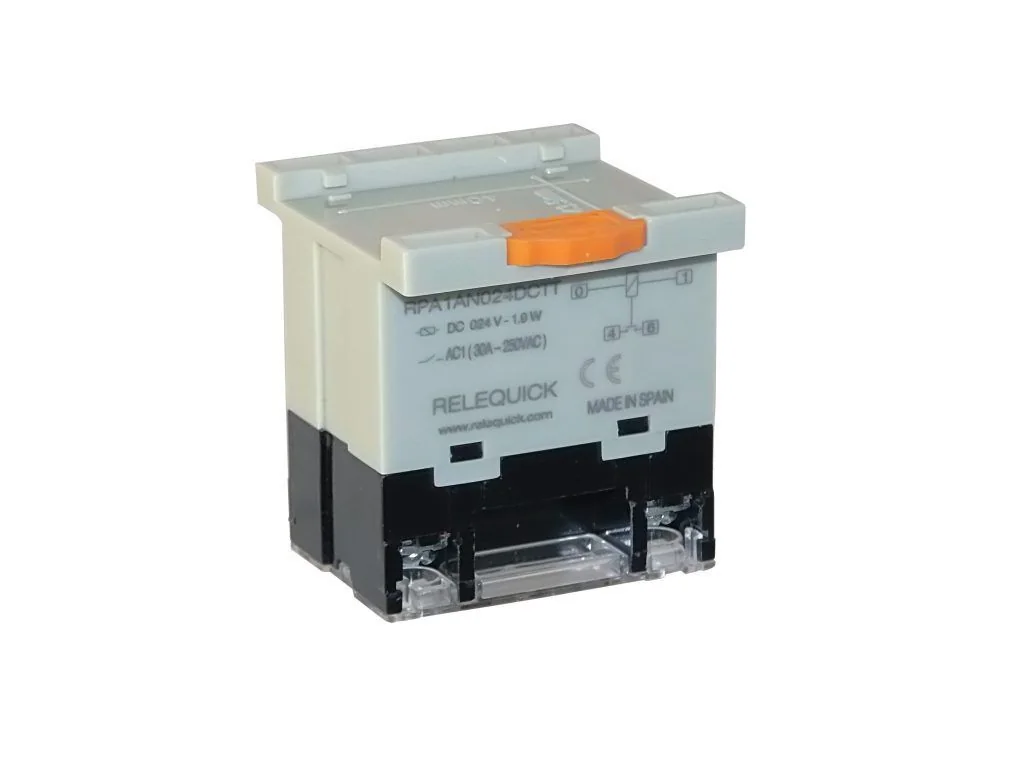

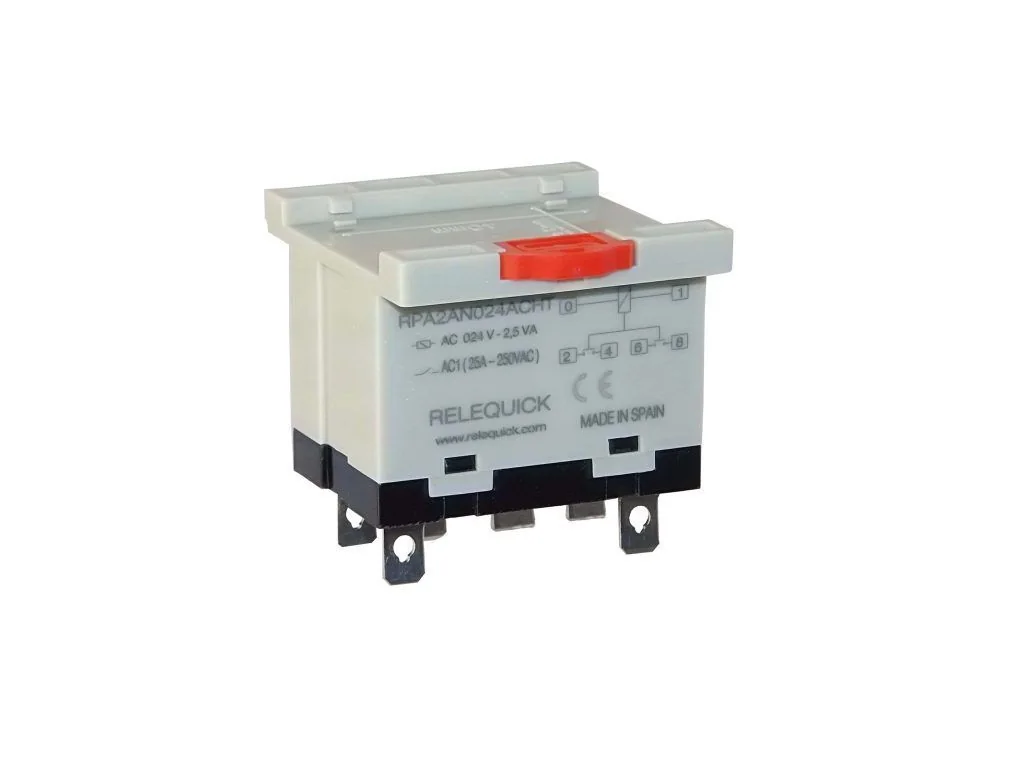

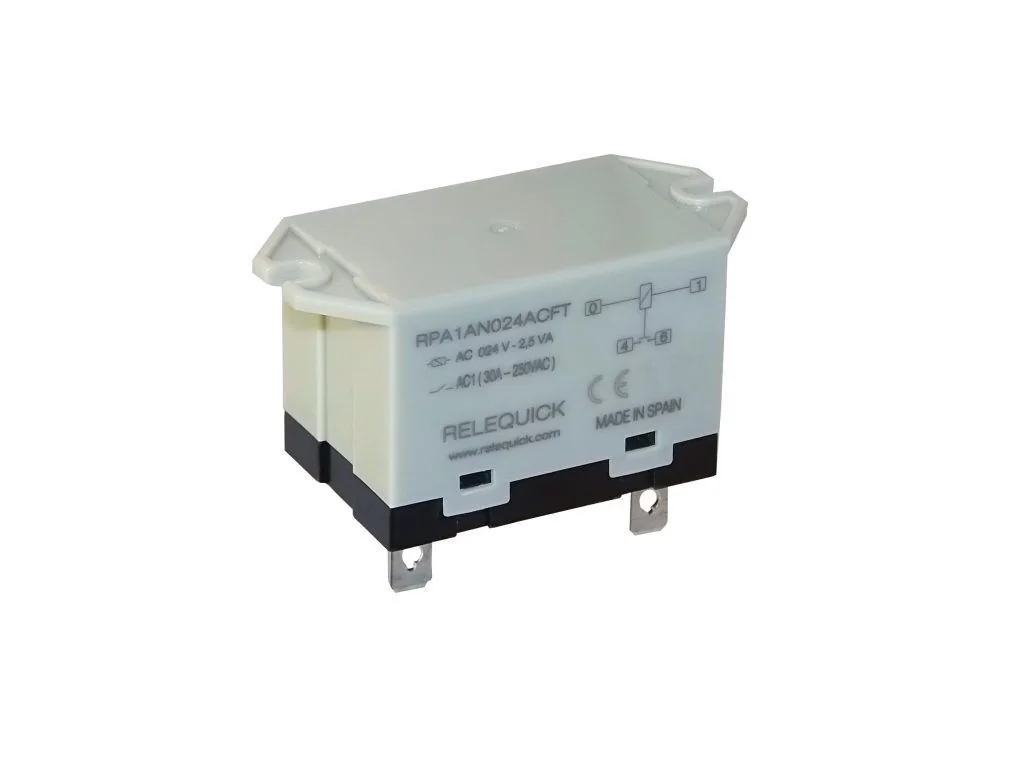

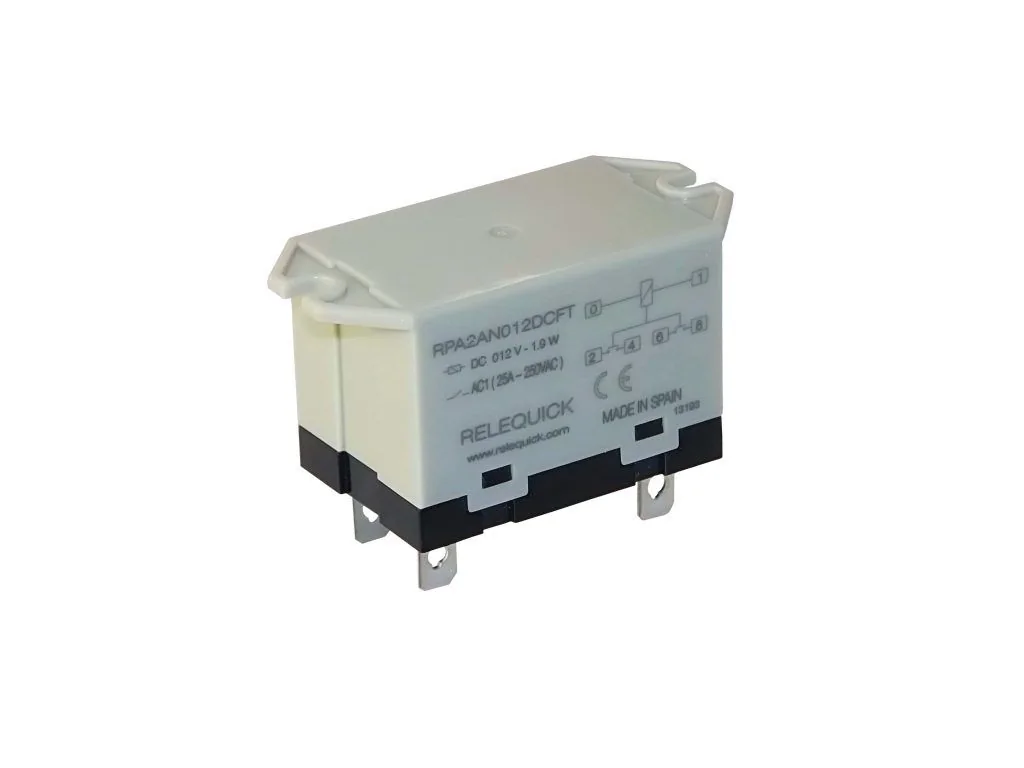

- Disponible con bridas para el panel o carríl DIN, y terminal faston o terminales de tornillo.
- Potencia nominal 1,9 W (DC) y 2,5 VA (AC).
- Aislamiento: IEC61810-1 - 2,5 KV/3.
- Grado de polución: 2
- Certificaciones: CE.
- Grado de protección: IP20.
- Patente europea.
Especificaciones técnicas
| Tensión nominal (VDC) | 6 | 12 | 24 | 48 | 115 | - |
|---|---|---|---|---|---|---|
| Potencia nominal AC (VA) / DC (W) | 2,5 / 1,9 | |||||
| Tensión nominal (VAC) | 6 | 12 | 24 | 48 | 120 | 230 |
| Configuración de los contactos | 1C y 2C (NO) |
|---|---|
| Máxima potencia en contactos | 7.500 y 6.250 VAC1 |
| Tensión máxima | 250 VAC |
| Máxima capacidad de ruptura | 7.500 VA / 840W, AC1 2.500 / DC1 30V |
| Resistencia de contacto | ≤50 mΩ |
| Material de contacto | Aleación de plata (AgNi) |
| Vida eléctrica | ≥10⁵ ciclos |
|---|---|
| Vida mecánica | ≥5x10⁵ ciclos |
| Tiempo de operación | ≤30 ms |
| Temperatura de trabajo | -40 °C ... +65 °C |
| Humedad relativa | 35% - 85% RH |
| Presión atmosférica | 86 - 106 KPa |
| Peso | 91 gr (terminales faston) 123 gr (terminales tornillo) |
| Unidades de embalaje | 10 |
