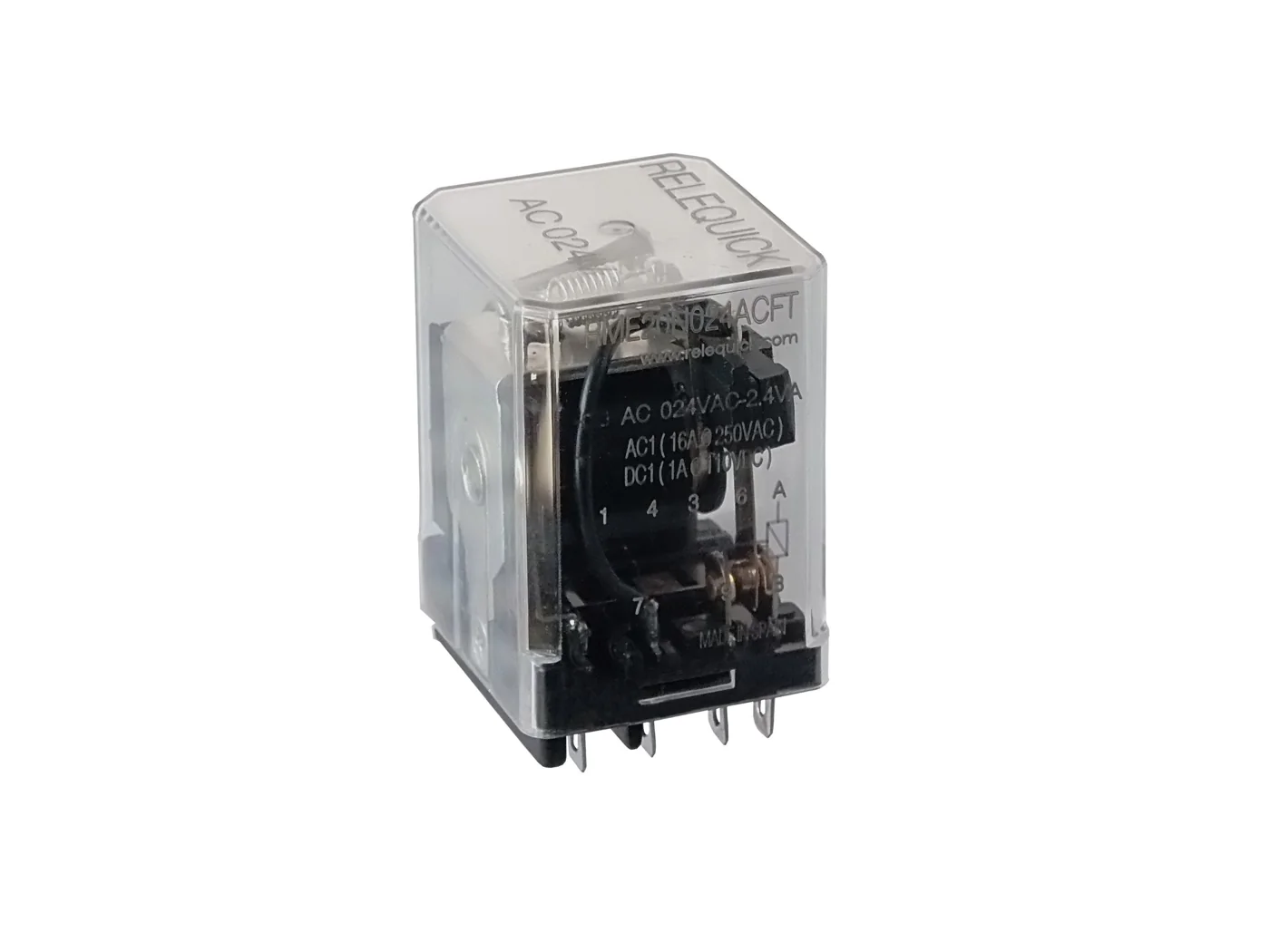

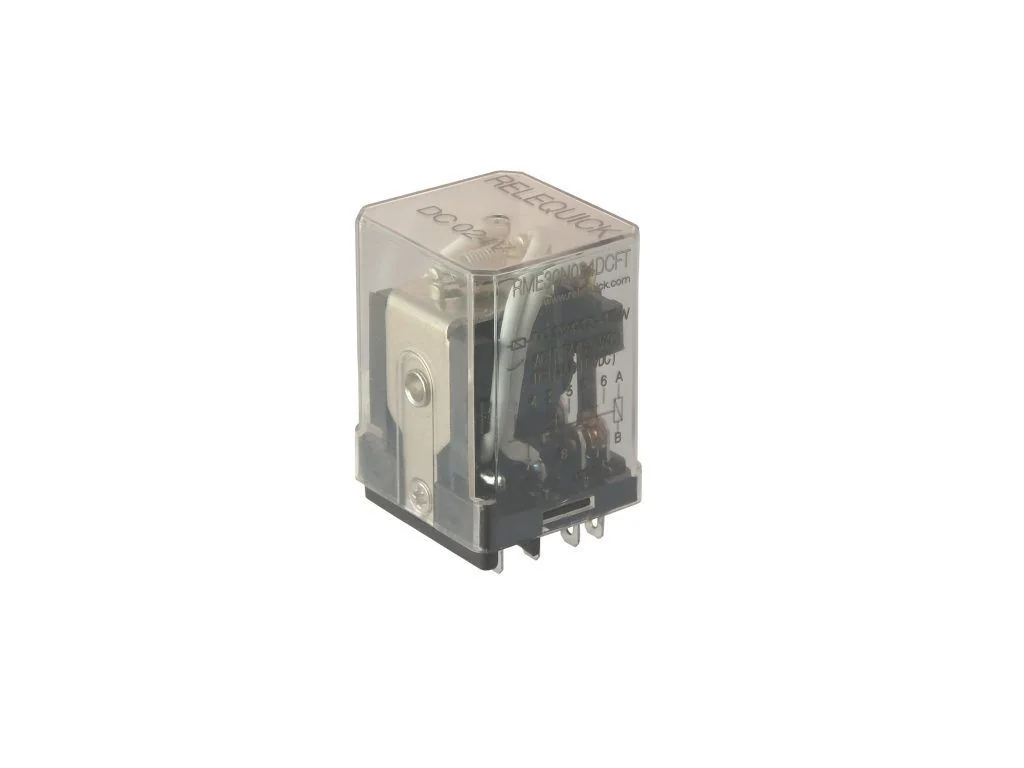

Relé de potencia RM-FT
16 A · terminal faston
¿Dudas sobre qué modelo elegir? Escríbenos.Presentación
- Relés de potencia universales de aplicación general con terminal faston, especialmente diseñados para tener una alta resistencia al desgaste en aplicaciones con cargas inductivas en DC
- Potencia nominal 1,5 W (DC) / 2,4 VAC (AC).
- Bajo consumo y alta respuesta.
- Grado de protección: IP40.
- Aislamiento: IEC61810-1 - 2,5 KV/3.
- Grado de polución: 2.
- Certificaciones: CE.
- Patente europea.
Especificaciones técnicas
| Tensión nominal (VDC) | 6 | 12 | 24 | 48 | 115 | 220 |
|---|---|---|---|---|---|---|
| Potencia nominal AC (VA) / DC (W) | 2,4 / 1,5 | |||||
| Tensión nominal (VAC) | 6 | 12 | 24 | 48 | 120 | 230 |
| RME Contactos inversores | RMS Contactos inversores con LED y botón | RMEA Contactos abiertos | RMED Contactos doble ruptura | RMET Contactos triple ruptura | |
| Contactos inversores | 2C y 3C | 2C y 3C | 2C y 3C | 1C | 1C |
| Gap | ≥ 1,5 mm | ≥ 1,5 mm | ≥ 1,5 mm | ≥ 3,5 mm | ≥ 4,5 mm |
| Máx. potencia en contacto AC / DC | 4.000 VA / 480 W | 4.000 VA / 480 W | 4.000 VA / 480 W | 4.000 VA / 480 W | 4.000 VA / 480 W |
| Corriente máxima | 16 A (250 VAC1 / 30 VDC1) | 16 A (250 VAC1 / 30 VDC1) | 16 A (250 VAC1) 1 A (220 VDC1) | 16 A (250 VAC1) 3 A (220 VDC1) | 16 A (250 VAC1) 3 A (220 VDC1) |
| Máx. capacidad de ruptura | 110 VDC: 0,4 A 220 VDC: 0,15 - 0,20 A | 110 VDC: 0,4 A 220 VDC: 0,15 - 0,20 A | 110 VDC: 0,4 A 220 VDC: 0,15 - 0,20 A | 110 VDC: 0,4 A 220 VDC: 0,15 - 0,20 A | 110 VDC: 0,4 A 220 VDC: 0,15 - 0,20 A |
| Resistencia de contacto | ≤30 mΩ | ≤30 mΩ | ≤30 mΩ | ≤30 mΩ | ≤30 mΩ |
| Material de contacto | Aleación de plata (AgNi) | Aleación de plata (AgNi) | Aleación de plata (AgNi) | Aleación de plata (AgNi) | Aleación de plata (AgNi) |
| Vida eléctrica | ≥10⁵ ciclos |
|---|---|
| Vida mecánica | ≥10⁷ ciclos |
| Tiempo de operación | ≤30 ms |
| Temperatura de trabajo | -40 °C ... +65 °C |
| Humedad relativa | 35% - 85% RH |
| Presión atmosférica | 86 - 106 KPa |
| Peso | 72 gr |
| Unidades de embalaje | 20 |
